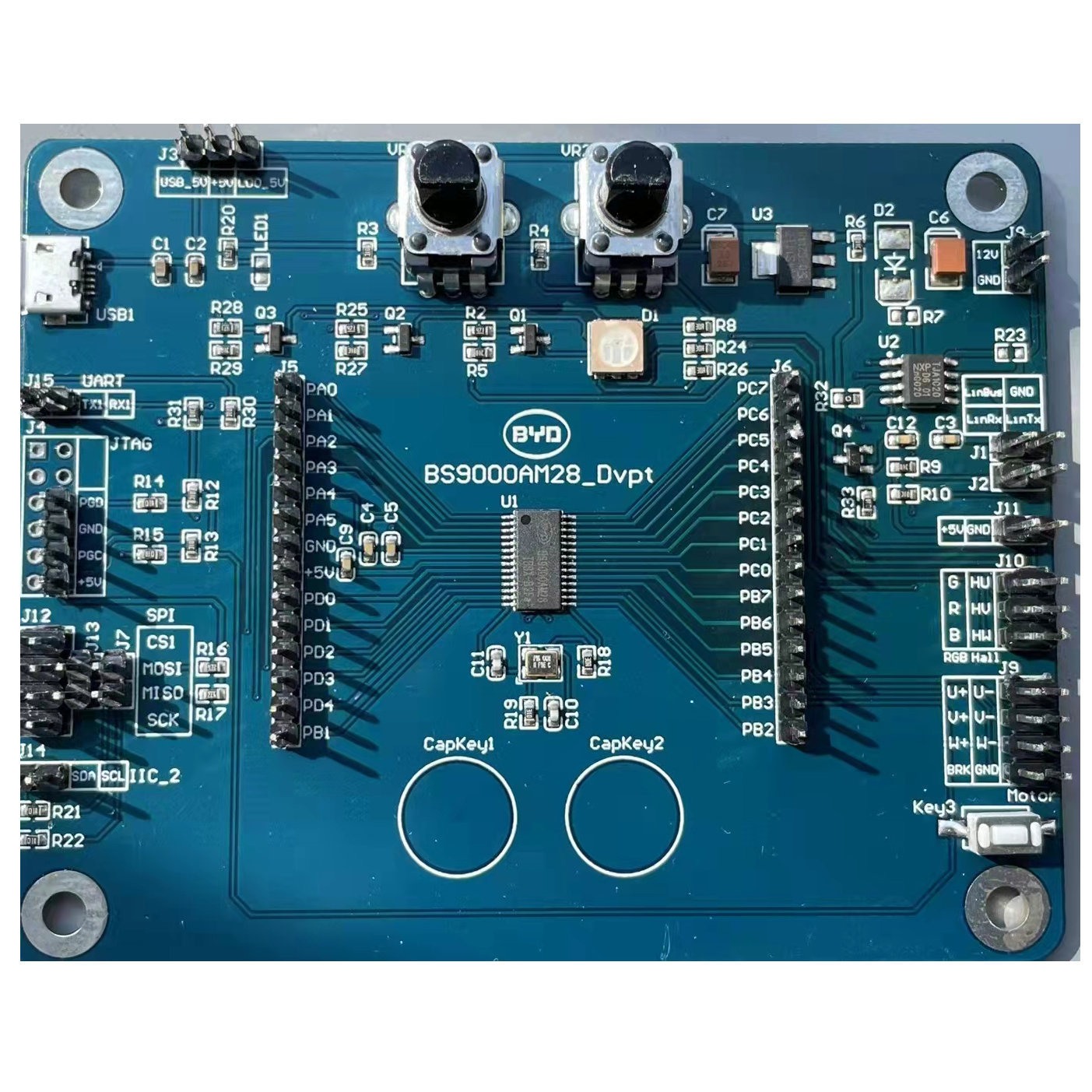

特性简介
➢ 内核:高速 8051, 1T 指令周期
○ 工作频率: 24MHz、 16MHz、 12MHz、 8MHz
○ 时钟偏差: ±1% @25℃, 5V;
±3% @-40℃ ~125℃, 5V
➢ 存储器
○ FLASH: 30.5KBytes
○ 类 EEPROM: 1024Bytes
○ SRAM: 256 Bytes(idata) +2048 Bytes (xdata)
○ 支持 IAP 在线升级,存储保护
➢ 时钟源,复位和电源管理
○ 内部低速时钟 RC: 32768Hz,时钟偏差为
±3%@25℃, 5V, ±5%@-40℃ ~125℃, 5V
○ 内部高速 OSC 振荡器: 1MHz 时钟偏差为
±1%@25℃, 5V, ±3%@-40℃ ~125℃, 5V
○ 外部晶体振荡器: 16MHz/12MHz/8MHz
○ 7 种复位,其中掉电复位(BOR) 常开,掉电
复位电压 2.6V/2.8V/3.7V/4.2V 可选
○ 低电压检测: 3V/3.3V/3.6V/3.9V/4.5V 可选
➢ IO
○ 内置上/下拉电阻 10k
○ 支持器件外设功能复用
○ 所有 IO 口都支持外部中断功能, INT0~2 外部
中断(上升沿、下降沿、双沿), INT3 共用中断源
(上升沿、下降沿)
➢ 通信模块
○ UART 通信
○ IIC 硬件从机通信,支持 100/400kHz
○ SPI 通信(主机最高频率 4M,从机最高频率
2M)
○ SCI 通信(支持 LIN2.1 协议,波特率最高
115200bps)
➢ 16-bit PWM
○ PWM0 支持 4 路通道输入输出,支持 3 路互补
输出
○ PWM1 支持 3 路通道输入输出
➢ 工作电压: 3.0V ~5.5V,典型值 3.3V 或 5.0V
➢ 工作温度: -40℃ ~125℃
➢ 存储温度: -55℃ ~150℃
➢ 高精度 12 位 ADC
○ 最多可达 24 个模拟输入通道
○ 支持内部基准电压检测 2.048V/4.096V
➢ 中断
○ 两级中断优先级可选
○ ADC, CSD, INT0/1/2/3, LVDT, Timer0/1/2,
RTC, WDT, UART, SCI, IIC, SPI
➢ 定时器
○ 3 个 16 位 Timer0/1/2
○ 16 位 RTC,支持低功耗唤醒
○ 看门狗定时器
➢ 低功耗模式
○ 等待模式
○ 休眠模式,功耗 20μA @5V 典型
➢ 触摸按键
○ 各按键的灵敏度可独立设置
○ 电容按键,均可复用为 GPIO
➢ 两线烧录、单线调试仿真接口
➢ 封装
○ QFN20/TSSOP28
